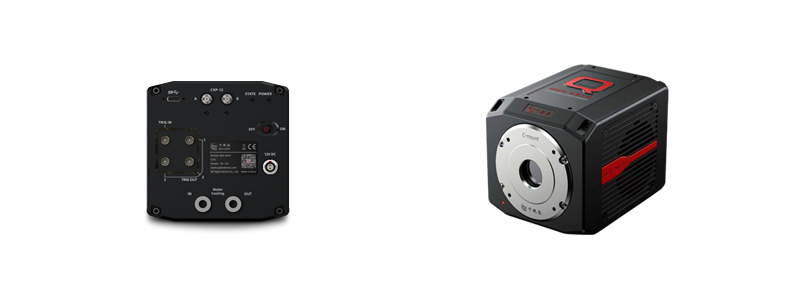

sCMOS科学相机 Qbit 4610

9.4 M

高分辨率

0.3 e-

低读出噪声

0.024 e-/p/s

低暗电流

Qbit4610采用背照式单光子sCMOS传感器，读出噪声低至0.3e-，峰值量子效率达85%，具备优异的弱光与定量成像能力。在4096×2304高分辨率下兼顾高速读出与87dB高动态范围，支持深度制冷与CXP-12/USB3.2Gen2高速接口。综合性能可作为EMCCD的高性能替代，适用于量子光学、离子阱与中性原子成像、幸运成像、拉曼光谱及极弱光生物成像等前沿科研应用。

性能参数

型号
Qbit 4610
传感器类型
科学级背照式CMOS 单光子级
分辨率
4096 (H) x 2304 (V)
像素尺寸
4.6 μm×4.6 μm
感光面积
18.841 mm×10.598 mm
彩色/黑白
黑白
满阱容量（典型值）
7 000 e-
读出噪声（典型值）
标准扫描：0.43 e-（rms)，0.39 e-（median） 超静音扫描：0.30 e-（rms），0.25 e- (median)
峰值量子效率
85 % @460 nm
动态范围
87 dB
暗信号不均一性（典型值）
0.06 e-
光响应不均一性
0.2 % @半饱和灰阶响应
制冷功能
TEC 制冷，最大制冷温差低于环境温度 50 ℃
暗电流（典型值)
0.024 e-/p/s @-15 °C；0.009 e-/p/s @-30 °C
快门类型
卷帘快门，全局重置，全局快门
A/D输出
11 bit / 16 bit
帧率
卷帘快门 标准扫描：120 fps @CXP-12，50 fps @USB 3.2 Gen2 超静音扫描：25 fps @CXP-12，25 fps @USB 3.2 Gen2 全局快门 60 fps @CXP-12，60 fps @USB 3.2 Gen2
读出模式
全画幅 / 像素合并（2 x 2, 4 x 4 binning）/感兴趣区域（ROI）
曝光时间
标准扫描：7.2 μs ~ 1800 s 超静音扫描：33.9 μs ~ 1800 s
数据接口
USB 3.2 Gen 2 & CXP-12 ×2
时间戳精度
1 μs
外触发信号
TTL / 3.3 V 电平
触发模式
边沿触发 / 电平触发 / 启动触发 / 同步触发
触发输出信号
三路输出可配置: 曝光开始、首行读出、读出结束、触发等待、全局曝光、高电平、低电平
图像校正功能
暗偏置校正，像素增益校正，缺陷像素校正, 软件支持平场校正及暗场校正
镜头接口
C-Mount / F-Mount
电源
12 V
功耗
80 W
尺寸
105 mm x 105 mm x 140 mm
重量
2000 g
运行环境
温度 0 ℃-40 ℃ 湿度 10 %-80 %（不冷凝）
存储环境
温度 0 ℃-40 ℃ 湿度 ≤ 90 %（不冷凝）
SDK
C，C#，C++，Python
软件
RPC，Micro-Manager，Labview，Matlab
EMC
符合 EN61326-1:2013 Class A 标准
