DIC显微应变测量系统
1~10mm
测量视野
20με
测量精度
0.005%~500%
测量范围

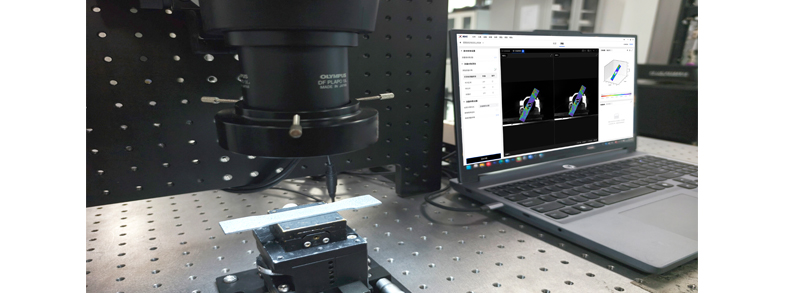

千眼狼RVM-Micro将成熟的数字图像相关（DIC）技术延伸至微观领域。通过与显微镜的深度结合，RVMMicro能够捕捉微米甚至亚微米级别的位移场，将静态的显微图像转化位动态的全场应变云图，为微观力学研究提供定量数据支撑。RVM-Micro系统广泛应用于微观材料力学性能表征、微电子封装与芯片可靠性验证、生物组织与支架力学研究、增材制造（3D打印）微结构分析等领域。
性能参数
型号
RVM-Micro 3D
RVM-Micro 2D
分辨率
4096×3000 2 台
4096×3000
帧率
30 fps
30 fps
光学系统
双目体式显微镜
单目体式显微镜
测量维度
三维坐标，三维位移、应变场
二维面内位移、应变场
放大倍率
0.63 X – 6.3 X（视镜头配置而定）
0.63 X – 6.3 X（视镜头配置而定）
测量视场
1~10 mm
1~10 mm
位移精度
0.01 pixel（面内）0.02 pixel（面外)
0.01 pixel
应变精度
50 με
20 με
应变测量范围
0.005%~500%
0.005%~500%
