高速摄像机揭示岩石-冰屑雪崩侵蚀非线性规律

1研究背景

全球气候变化加剧冰川退缩和永久冻土融化,导致岩石-冰屑雪崩(RIAs)地质灾害事件频发。既有研究表明冰含量φᵢ对RIAs的侵蚀能力具有重要影响,但缺乏定量侵蚀机制,制约了灾害预测与地貌演化模型的精度。成都理工大学范宣梅教授团队,设计了一种通过温控可侵蚀水槽装置实验系统,结合高时空分辨率高速摄像技术,定量解析了冰含量φᵢ对侵蚀能力影响,为RIASs灾害预测与冰川地貌演化模型提供了实验依据。

2实验设计

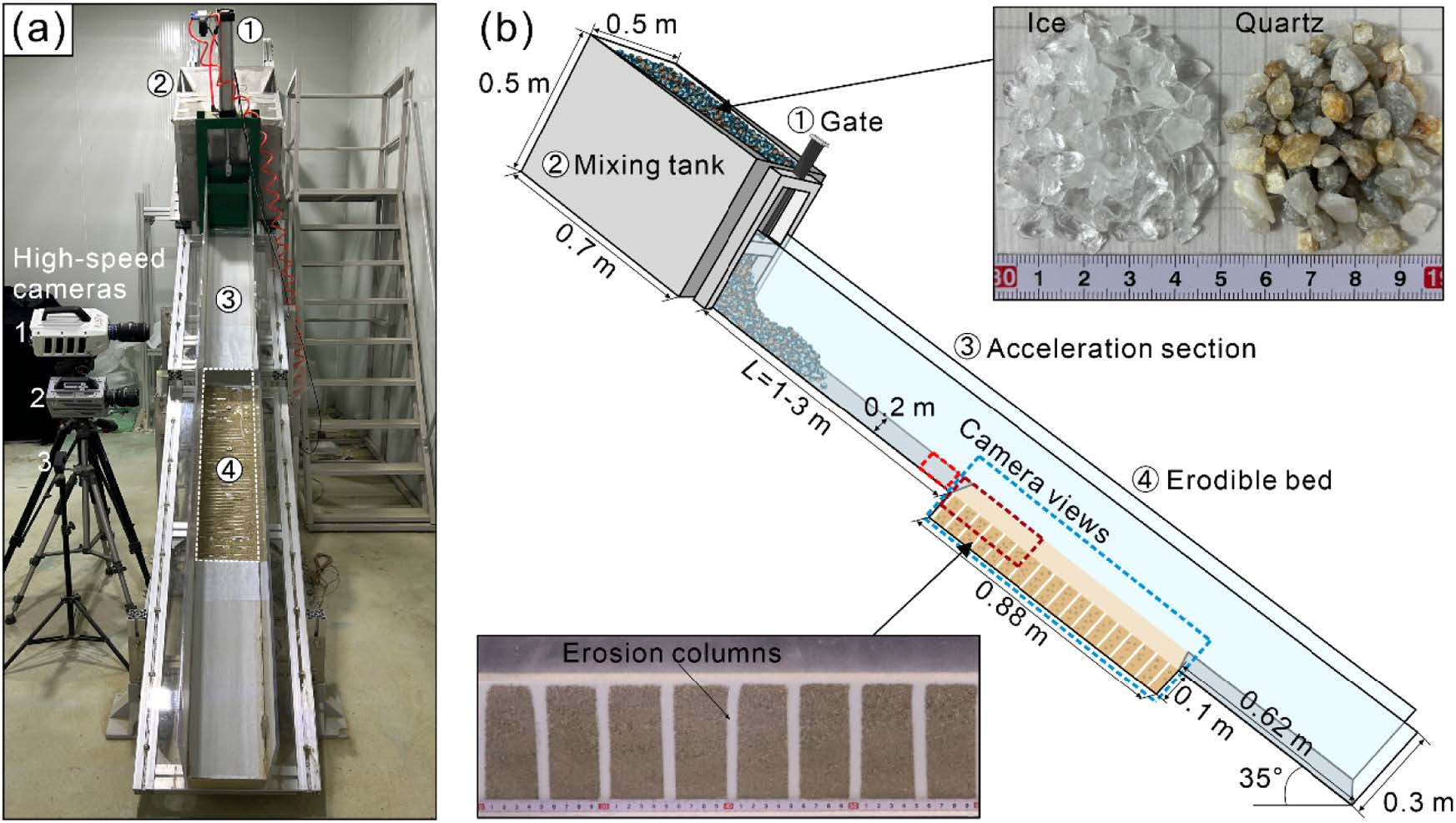

实验设计了一套温度可控(-10±1°C)的可调长度水槽,包含可调加速段长1-3 m,可侵蚀床段长0.88 m,实验材料为粒径4~8 mm的冰粒与石英颗粒混合物,冰含量φᵢ范围为0~100%,通过调节加速段长度控制流动速度,同时引入不同含水量0%、5%、10%模拟部分融化的自然条件。同时设计由三台高速摄像机组成的同步观测系统(图1),布设于槽道不同位置,用于捕捉RIAs流动和侵蚀过程。


图1

3实验数据

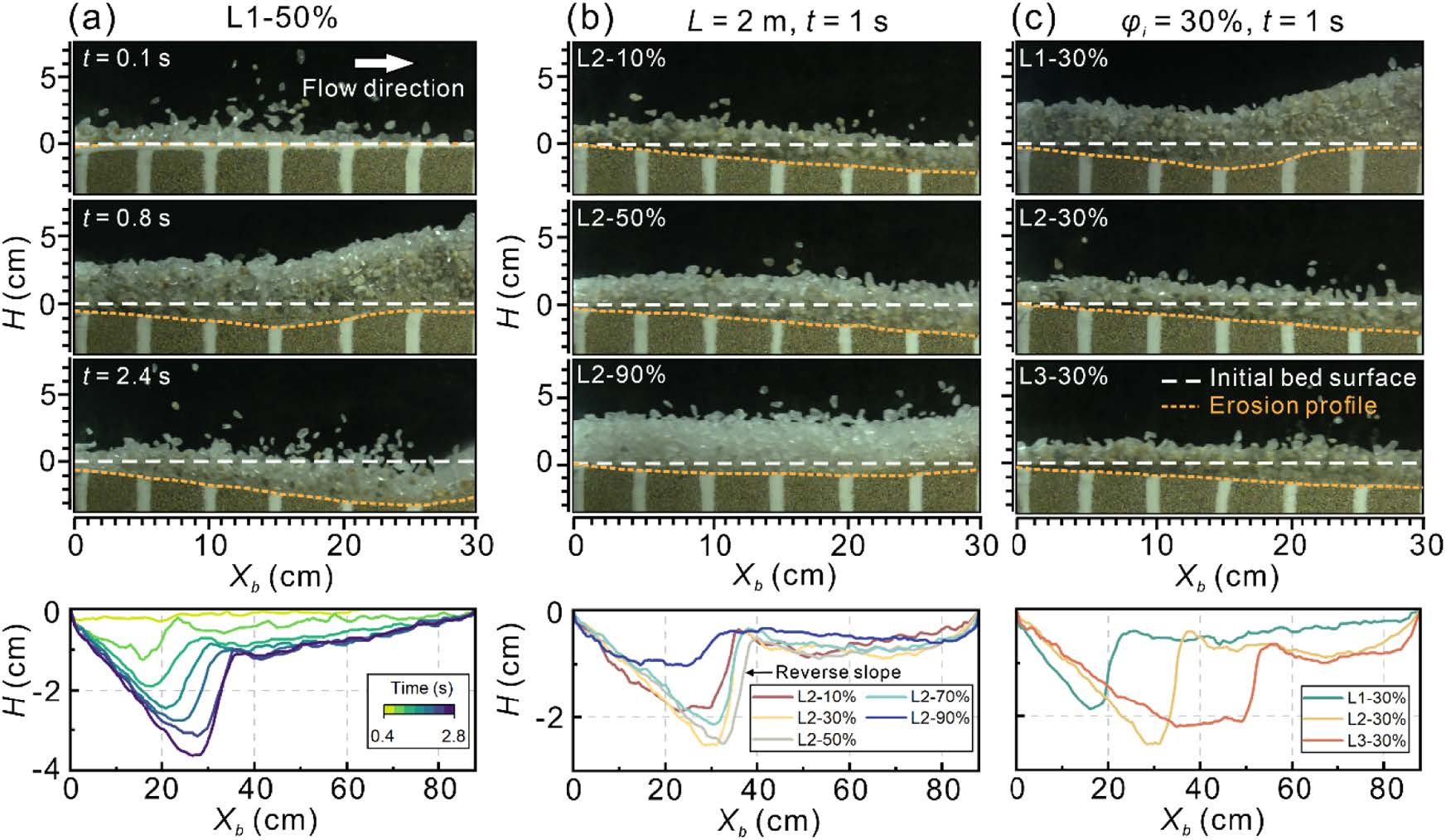

第一台千眼狼高速摄像机布设于刚性床与可侵蚀床面交界处上游,以5000帧每秒速度捕捉流动体与基底相对运动,结合粒子图像测速PIV技术,量化流动体在即将开始侵蚀前的基底流速和基底剪切率,作为颗粒惯性应力的关键输入参数。第二台高速摄像机布设于刚性床面与可侵蚀床面相互作用的前30 cm初始区域,以1500帧每秒速度记录侵蚀发生瞬态过程、颗粒与床面物质的交换,以及侵蚀剖面的形态演化。第三台高速摄像机覆盖整个可侵蚀床段,监测沿侧壁布设的18个侵蚀柱,用于计算实时侵蚀速率。图2为高速摄像机捕捉到的侵蚀过程和流动动力学。(a)测试L1–50%(L = 1米,φi = 50%)在不同时间的侵蚀剖面。(b)在L = 2米、t = 1秒时,不同冰含量测试的侵蚀剖面。(c)在φi = 30%、t = 1秒时,不同L测试的侵蚀剖面。


图2

4实验发现

依据千眼狼高速摄像机捕捉的微米级的颗粒运动细节,实验揭示了:

4.1 φᵢ冰含量0-100%对侵蚀速率的非线性控制,即侵蚀速率随φᵢ的增加先增大后减小,在40%~60%到达峰值。

4.2 侵蚀速率受控于流速与密度的竞争效应。冰含量增加一方面增强流动体动能,促进侵蚀,另一方面降低密度,削弱流动体的冲击力,抑制侵蚀。流速与密度的竞争关系导致了侵蚀速率随冰含量增加的非线性变化。

4.3 高速摄像机记录的侵蚀过程显示含水量5%、10%对侵蚀速率具有调制效应,5%局部湿润作用因增强颗粒间粘附力抑制侵蚀,10%含水量则因改变流动体与基底的界面应力,故增强了侵蚀机制。

5实验结论

研究通过结合温控水槽实验与高速摄像技术,量化揭示冰含量对RIAs侵蚀速率的非线性控制规律,阐明流动速度与密度的竞争效应,高速摄像机在实验中记录侵蚀剖面演化、流动体与床面基底相互作用细节,并通过粒子图像测速PIV技术量化了基底流速与剪切率,为计算碰撞应力提供关键输入参数,同时将观测到的颗粒碰撞现象与侵蚀速率数据直接关联,解析了主导侵蚀机制。

详细研究成果请查阅《Rock-ice avalanche flume experiments reveal a non-linear hillslope erosion rule governed by ice-content》
